    截止閥知識

    截止閥型號編制說明|表示方法

    時間:2015-10-09 17:17:18   來源:多儀閥門   點擊:0
    截止閥型號編制說明 截止閥型號表示方法

    截止閥型號編制說明:

    截止閥又稱截門閥,屬于強制密封式閥門。按國產閥門型號標準來說,截止閥的型號是由閥門類型,驅動方式,連接方式,結構形式,密封材料,公稱壓力,閥體材料代號來表示。截止閥的型號關系著對截止閥產品的正確認識,選型的重要性,以及對工況用途安全性的保證。以下截止閥型號編制中有部分代號被省略,主要是針對現有的截止閥產品做型號說明。如定做的截止閥產品在材質、結構發生變化時,請根據閥門編制方法中進行選型,或來電詳情。

    截止閥型號表示方法:

    截止閥附加代號:W表示波紋管、D表示低溫、B表示保溫;

    1)截止閥類別代號:J表示截止閥;
    2)截止閥傳動方式:手動無代號、5傘齒輪、6氣動、9電動;
    3)截止閥連接方式:4法蘭連接、6焊接;
    4)截止閥結構形式:1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8針型;
    5)截止閥密封材質:F氟橡膠、H不銹鋼、N尼龍塑料、Y硬質合金、M蒙乃爾合金、W閥體直接加工;
    6)截止閥公稱壓力:16表示壓力1.6mpa就是十六公斤的意思,PN1.6-32mpa、IN150LB-1500LB、5-63K;
    7)截止閥閥體材料:A鈦合金、C碳鋼、I鉻鉬鋼、P不銹鋼304、R不銹鋼316;

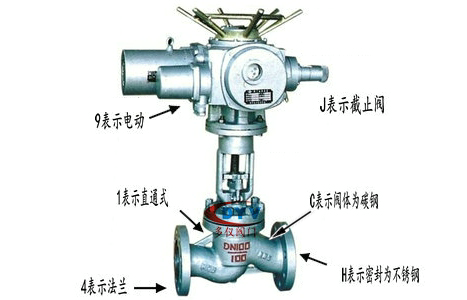

    截止閥型號編制舉例:


    1、J:表示截止閥;
    2、9:表示傳動方式為電動;
    3、4:連接方式為法蘭連接;
    4、1:結構形式為直通流道;
    5、H:密封副材料為不銹鋼;
    6、16:表示公稱壓力為1.6MPa;
    7、C:表示閥體材料為碳鋼。
    截止閥型號編制
