    蝶閥知識

    蝶閥型號編制表示方法

    時間:2017-07-22 15:54:40   來源:多儀閥門   點擊:0
       蝶閥型號編制說明,蝶閥型號表示方法
    蝶閥型號編制說明:

            工業管道蝶閥的種類及規格不計其數,對于蝶閥附加條件的增加
    、連接方式的不同、傳動方式的升級、結構形式的改變以及耐溫耐壓耐腐對材質的要求提高,為方便用戶在工業中對蝶閥的正確選型及蝶閥采購時有更多的認知。多儀閥門為此提供最新蝶閥型號編制說明,希望能夠對廣大用戶有所幫助。

    蝶閥型號表示方法:

    蝶閥附加代號:BD保溫蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DH止回蝶閥、DKS快速蝶閥、FDBD方形百葉蝶閥;

    蝶閥編制代號:D表示蝶閥;
    傳動形式代號:手動(省略)、3表示渦輪傳動、6表示氣動傳動、7表示液動、9表示電動;
    連接方式代號:4法蘭式、6焊接、7對夾式;
    結構形式代號:1表示中線型、2表示雙偏心、3表示三偏心、4表示變偏心、5表示單偏心;
    密封材料代號:H不銹鋼、X橡膠、F聚四氟乙烯、FX復合橡膠、M蒙乃爾合金、Y硬質合金、W閥體直接加工;
    壓力等級代號:10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是國內壓力的代號,MPA是壓力的單位,一公斤等于0.1Mpa;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美標代號,LB是美標磅級單位。
    殼體材質代號:C鑄鋼、P不銹鋼304、R不銹鋼316、AL特種合金鋼、Z鑄鐵、Q球墨鑄鐵、N尼龍。
    以上為常見的蝶閥相關代號,因工況特殊需定做的產品,可根據設計方案進行選型。

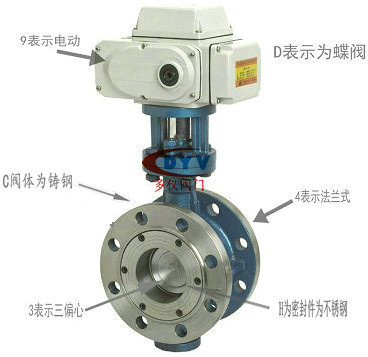

    蝶閥型號編制舉例說明:

    D943H-16C電動三偏心蝶閥

    D:表示蝶閥;
    9:表示傳動方式為電動;
    4:連接方式為法蘭連接;
    3:結構形式為三偏心;
    H:密封副材料為不銹鋼;
    16:表示公稱壓力為1.6MPa;
    C:表示閥體材料為鑄鋼。
    蝶閥型號編制說明
