    氣動薄膜調節閥工作原理圖

    時間:2017-04-17 16:32:37   來源:多儀閥門   點擊:0
    氣動薄膜調節閥是使用最為廣泛的閥門之一,主要由氣動執行機構與閥體組成,執行器的氣室中為膜片結構,顧稱為薄膜式,即上下氣室中間加個膜片,產生推力的是一片薄膜橡膠膜片。通過控制器、定位器或其它來源提供的氣源,驅動閥體運動,改變閥芯與閥座間的流通面積,從而達到調節流量的作用。

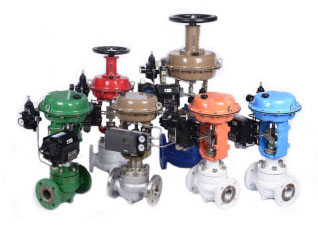

    氣動薄膜調節閥種類

    氣動薄膜調節閥工作原理:

    氣動薄膜調節閥以壓縮空氣作為動力,通過電氣閥門定位器來控制氣源壓力的大小,使空氣作用于調節閥的橡膠膜片,膜片的收縮與擴張?jiān)賻?dòng)閥桿上下動作,從而達到控制管道介質流量、壓力、溫度等各種工藝參數的目的。

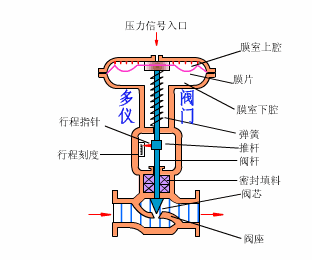

    氣動薄膜調節閥工作原理圖

    當氣室輸入了0.02~0.10MPa信號壓力之后,薄膜產生推力,使推力盤向下移動,壓縮彈簧,帶動推桿、閥桿、閥芯向下移動,閥芯離開了閥座,從而使壓縮空氣流通。當信號壓力維持一定時,閥門就維持在一定的開度上,從而實現對被調介質的調節。

    氣動薄膜調節閥根據工藝需要,分為氣開閥(故障關)和氣關閥(故障開),正作用氣開閥,反作用氣關閥,只是改變閥芯位置和倒換信號壓力輸入口而構成。

    正作用:增加氣源壓力,把膜片向下推,并使執行機構推桿伸出;
    反作用:增加氣源壓力,把膜片向下推,并使執行機構推桿縮回;
