    氣動球閥

    多儀閥門球閥氣動球閥系列
    氣動Y型三通球閥

    氣動Y型三通球閥

    • 閥門型號:Q642F,Q642H,Q642Y
    • 通徑規格:DN50~DN250mm
    • 結構形式:Y型三通120°、135°
    • 閥體材質:碳鋼WCB、不銹鋼304、316、316L等
    • 公稱壓力:PN16、PN25、PN40、PN64
    • 適用溫度:-40℃~450℃
    • 應用范圍:石油、化工、發電、造紙、天然氣
    • 產品特點:實現各管道能夠得到很好、很順的切換
    氣動Y型三通球閥概述:

    Q642F/H氣動Y型三通球閥顧名思義即采用Y型流道形式,閥座為三面閥座,有相互成120°、135°;二種閥體結構形式,根據需要實現對介質流向切換兩種工況。氣動Y型三通球閥的安裝形式多樣,可根據管路的布局選擇不同的外形進行安裝,流道平坦、流體阻力小,流通能力強,不會使介質停留在流道內部,實現各管道能夠得到很好、很順的切換,不會造成二次污染。

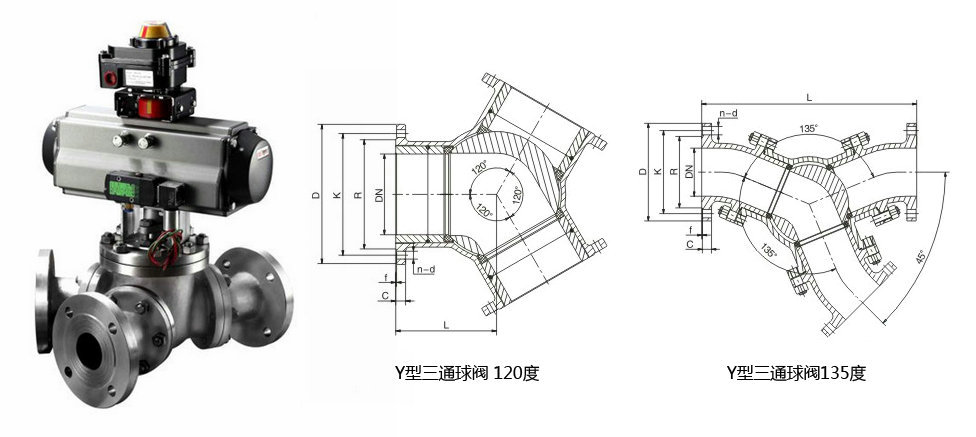

    氣動Y型三通球閥結構圖

    氣動Y型三通球閥應用:

    氣動Y型三通球閥與閥座密封,根據工況不同,可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種先進工藝,適用各種苛刻工況,軟密封適用200℃以下工況,硬密封碳鋼不超過425℃,不銹鋼不超過450℃。

    氣動Y型三通球閥參數:


    公稱通徑DN50~DN250(mm)
    公稱壓力PN1.6、2.5、4.0、6.4MPa
    連接形式法蘭式
    結構形式Y型三通
    驅動方式氣源控制(壓縮空氣4-7bar)
    使用溫度-40℃~450℃
    控制形式開關型(開關兩位控制)、調節型(4~20mA信號)
    閥體材質碳鋼WCB、不銹鋼304、316、316L等
    密封材料PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)

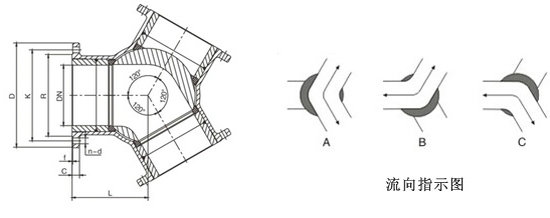

    氣動Y型三通球閥流向圖

    氣動Y型三通球閥可選功能:

    驅動方式壓縮空氣(可帶手輪)
    供氣壓力0.4-0.7mpa
    氣源接口G1/4"、G1/8"、G3/8"、G1/2"
    環境溫度-30~+70℃
    作用形式
    單作用(彈簧復位):氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
    雙作用(通氣開關):氣關式(B)--失氣時閥不變(FL);氣開式(K)--失氣時閥不變(FL)
    可選附件定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

    相關產品: 氣動L型三通球閥    氣動T型三通球閥     氣動四通球閥


    ?
