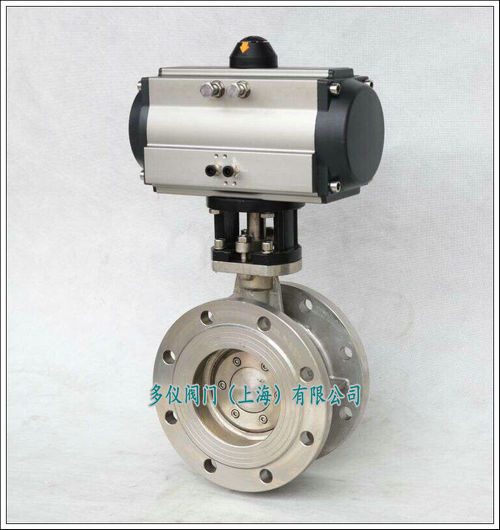

不銹鋼氣動法蘭硬密封蝶閥D643H-16P圖片
時間：2017-06-12 16:59:24 來源：多儀閥門 點擊：1489次
不銹鋼氣動蝶閥由氣動執行器與法蘭式三偏心硬密封蝶閥組成，閥體和閥板均采用不銹鋼材質制成，閥座采用金屬硬密封多層次結構，具有耐腐蝕性、耐高溫性和耐磨性等特點，廣泛應用于環保、石油、化工、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。氣動硬密封蝶閥在管道上主要起切斷和節流作用，亦可設計成具有調節或段閥兼調節的功能。
不銹鋼氣動硬密封蝶閥采用三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。啟閉件是一個圓形蝶板，利用氣動執行器的氣源壓力來控制閥門，主要做截斷閥使用，可裝配閥門定位器，輸入4-20mA的模擬量信號，對介質的各項參數進行調節。
氣動法蘭硬密封蝶閥結構原理：
D643H-16P氣動法蘭硬密封蝶閥閥桿軸線與蝶板密封面間偏置，并與閥體通道軸線偏置，閥座回轉軸線與閥體通道軸線形成一個偏心角，故形成三偏心。蝶閥從0°～90°開啟時，蝶板密封面會在開啟的瞬間立即脫離閥座密封面，在其90°～0°關閉時，蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封。所以閥座與蝶板上的密封面之間無任何摩擦，去除了磨損和泄漏的可能性。
