1，截止閥進口和出口的中心位于同一直線上，流體流動時呈現像一個S形的球體，因此也被被稱為球形截止閥。
2，當閥桿的閥座朝底部密封面下降壓住時，介質停止流動；閥桿上升時，介質從下方往上方流道而過。
截止閥安裝時一般有方向要求，管路中介質的流向一般由下向上流過閥座口，就是我們常說的所謂“低進高出”，這樣的目的是為了減少流體阻力，使開啟省力和關閉狀態(tài)下閥桿、填料涵部分不與介質接觸，保證閥桿和填料涵不致?lián)p壞和泄漏。
|

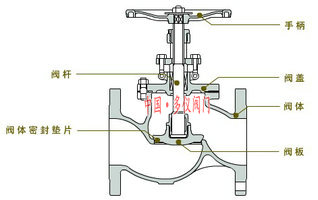

 截止閥結構圖 |
| 名稱 | 截止閥結構形式 | 截止閥設計標準 |
| 典型鍛鋼截止閥 |
1、流道 JB/T 7746-1995：縮孔 BS5352-1999：通孔或縮孔（CL150~800）；通孔（Cl1500） JPI-7S-36-1999：通孔 2、閥體和閥蓋的連接：法蘭、螺紋或焊接 3、連接端 JB/T 7746-1995：內螺紋、承插焊或法蘭 BS5362-1999：內螺紋、承插、法蘭和對焊 JPI-7S-36-1999：內螺紋、承插 |
JB/T 7746-1995 BS 5352-1999 JPI-7S-36-1999 |
| 內壓自封式鍛鋼截止閥 |
1、流道：縮孔 2、閥體與閥蓋的連接：內壓自封式 3、連接端：對焊、法蘭或承插 |
ASME B16.34-1996 |
| 鑄鋼截止閥 |
1、流道：角式、直通、直流（Y 型）三種 2、閥體與閥蓋的連接：法蘭 3、連接端：法蘭或對焊 4、可以采用多種型式的閥瓣，通常為明桿，也有少數口徑較小的閥門采用暗桿 |
JPI-7S-46-1999
JIS B2071-1999
JIS B2072-1999
JIS B2081-1999
JIS B2082-1999
BS 1873-1999
MSS-SP-42-1999
GB/T 12235-1989
BS 5160-1989
|
| 波紋管密封截止閥 |
1、流道：角式、直通、直流（Y 型）三種 2、閥體與閥蓋的連接：法蘭 3、連接端：法蘭或對焊 4、可以采用多種型式的閥瓣，通常為明桿，也有少數口徑較小的閥門采用暗桿 5、波紋管和填料雙重閥桿密封 |
ASME B16.34-1996 |
| 角式高壓截止閥 |
1、流道：角式 2、閥體與閥蓋的連接：螺紋、卡箍或焊接 3、可采用多種型式的閥瓣，對于超高壓閥門，通常采用內壓自平衡的閥瓣 4、閥體可采用整體式，兩件式 5、連接端：法蘭或對焊 |
ASME B16.34-1996 GB/T 12235-1989 |
| 襯里截止閥 |
1、流道：角式、直通、直流（Y 型）三種 2、閥體與閥蓋的連接：法蘭 3、連接端：法蘭或對焊 4、襯里材料為橡膠、塑料等 |
ASME B16.34-1996 |
| 雙向三通截止閥 |
1、流道：雙向三通流道 2、閥體與閥蓋的連接：法蘭 3、連接端：法蘭或對焊 |
ASME B16.34-1996 |
| 鑄鋼放料截止閥 |
1、流道：直通式 2、連接端：法蘭 3、閥瓣：上展式或下展式 4、閥體與閥蓋的連接：法蘭 |
ASME B16.34-1996 |
| 三通截止閥 |
1、流道：三通 2、連接端：法蘭 3、閥瓣：平面密封 |
ASME B16.34-1996 |
| 壓力表截止閥 |
1、流道：直流、直角、三通 2、閥體與閥蓋的連接：整體鍛造或螺紋 3、連接端：外螺紋、卡箍 4、閥瓣：有錐面和平面兩種 |
ASME B16.34-1996 |
| 水封截止閥 |
1、流道：直流 2、連接端：承插焊、對焊 3、閥體與閥蓋：均為鍛造，有個鉻鎳鋼或碳鋼 4、閥瓣：錐面密封（DN10~25mm），平面密封（DN32~200mm） |
E101-1999 GB/T 12235-1999 ASME B16.34-1996 |
| 料漿截止閥 |
1、流道：直流 2、連接端：法蘭 3、閥體結構：分左右閥體中間夾閥座，左右閥體用螺栓連接 4、閥體與支架連接：采用螺栓連接 5、閥蓋：CL150 整體鍛造，CL300、CL400 分體式，采用支柱連接 6、閥瓣：錐面密封成平面密封，或節(jié)流式密封面堆焊硬質合金 |
GB/T 12235-1989 ASME B16.34-1996 |
| 角式截止閥 |
1、流道：直角 2、連接端：法蘭 3、閥體與閥蓋：為鍛造節(jié)流型式，套筒鉆孔、活塞在套筒中上下移動起到調節(jié)流量作用 4、閥體、閥蓋連接：螺栓連接 |
API 6A-2002 |
| 鈦材截止閥 |
1、流道：直通 2、閥體、閥蓋、填料箱、閥瓣、閥桿為鈦材 3、閥體、閥蓋連接：螺栓連接 4、閥瓣為平面密封 |
GB/T 12235-1989 |
