    球閥知識

    全通徑球閥與縮徑球閥的區別及選用

    時間:2019-11-15 21:51:44   來源:多儀閥門   點擊:0

    球閥是目前所有閥門市場中,使用最為廣泛的一種機械產品,其主要由閥體、閥座、球體、閥桿及傳動裝置組成,通過執行裝置驅動球芯旋轉,來達到開關或調節的功能。在化工、環保、水處理、城建、機械包括食品等行業里,應用較廣,且非常之受歡迎!

    球閥的種類繁多,通過結構形式、連接方式、壓力等級、驅動形式等的不同,可組合成各類不同功能的產品,但從最基本的來說,球閥有全通徑球閥與縮徑球閥兩大類的區別之分。一般來說,閥球內徑小于或等于球閥端口內徑85%時,即稱為縮徑球閥,而球閥內徑大于球閥端口內徑95%時,則稱為全通徑球閥。那么兩者之間在選擇或應用當中時,又有什么不同之處呢?

    一,定義:

    1,全通徑球閥為等寬流道,也就是說從流進到流出的孔道大小是相同的,其尺寸不能小于標準規定的值,大概與該規格公稱通徑相當,如DN50全通徑球閥流道通徑也需為50左右;

    2,縮徑球閥流道入口寬于流道通徑,流道實際通徑大概比該規格小一個規格,如DN50縮徑球閥流到通徑為38左右,大致與DN40的規格相當。在DN250及以內縮一個規格,250-600縮兩個規格,600以上按實際情況而定。

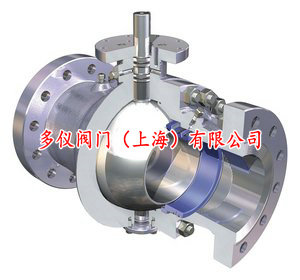

    全通徑球閥
    二,適用介質:

    1,全通徑球閥一般用于輸送粘性、易結渣介質管道上,因其流體阻力小,可以說基本沒有流阻,可方便定期的刮蠟吹掃器通過。

    3,縮徑球閥則適合用于輸送氣體或物理性能近似于水的介質的管道上,因其重量比全通徑的球閥輕30%左右,而其流通阻力只有相同口徑截止閥的1/7左右。有利于減輕管道負荷,降低成本。

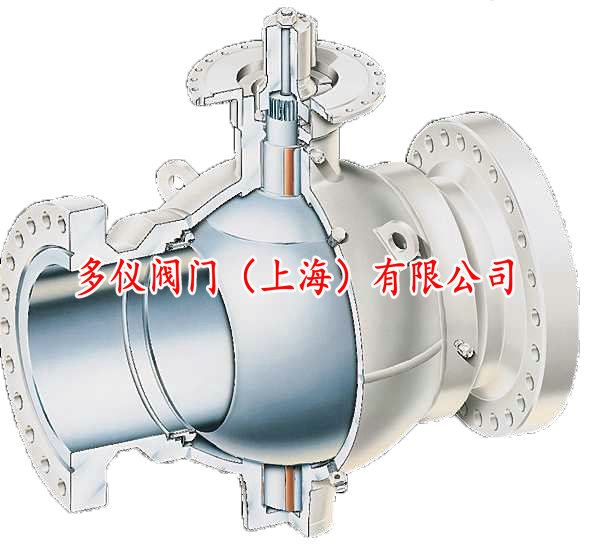

    全通徑球閥
    三,適用工藝:

    1,對于需要定期清管的管道來說,不管輸送何種介質,都必須采用全通徑球閥。介質經過全通徑球閥不會減小流量,并且流阻小是作為管道控制的理想型產品,特別是要求嚴格的工況。尤其是在輸油管線和輸氣管線中的主管線需埋設在地下時,必須使用全通徑焊接式球閥。

    2,縮徑球閥適用于一些要求不高,對流阻要求小等工況當中。當閥的內徑大于管端內徑80%以上時,對管道流體通過能力幾乎沒有影響。很多閥門都有縮徑,一般控制在0.8以內,縮徑一方面降低了閥門的流通能力,也即閥門的Kv值,增大了閥門兩端的壓降,造成了能量的損失,對管路來說,沒有太大影響,或許增大了對管路的沖刷。

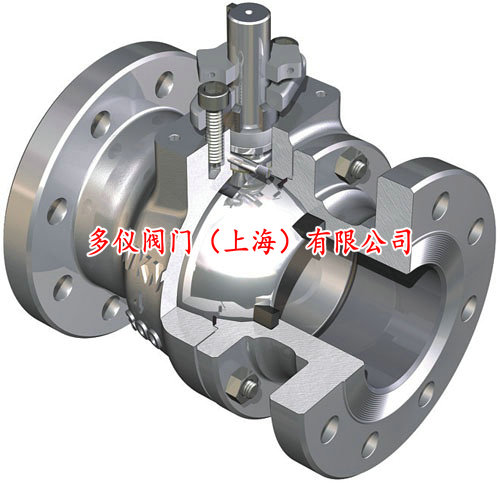

    全通徑球閥
    四,優缺點比較:

    1,安裝空間:縮徑球閥體積小,因此它的安裝空間的要求更小。因其重量比全通徑的球閥輕30%左右,有利于減輕管道負荷,減少運輸負荷,降低成本。
    2,造價:縮徑球閥比全通徑球閥價格低一個等級,考慮到性價比,國際上普遍默認,相鄰管徑采用同一球徑閥體。如dn32與dn40、dn50與dn63、dn90與dn110、dn160與dn200、dn250與dn315采用同一球體。

    注意:由于縮徑球閥的閥內徑較小,閥桿所受力矩小,更適宜延長閥門開關的使用壽命。尤其是大口徑閥門的低扭矩設計。但是縮徑也不能縮很多,否則系統阻力會增大。但是如果不縮徑,一來是增加采購費用,再者一般都會降低閥門控制特性,使調節效果變差。比如調節閥如果總在小開度下使用,會降低閥門使用壽命。

    相關知識:  球閥的工作原理動態圖      球閥的種類及分類

    ?
